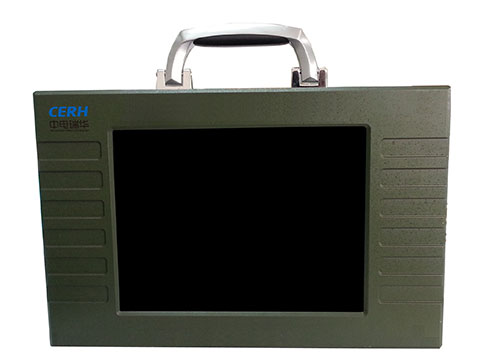

多功能军用加固测控计算机

概 述

多功能军用加固测控计算机不仅是一台军用加固机,更是一台能提供多种输入输出接口的多功能测控计算机。

  特 点

全铝密封机箱，军用航插接口；SVGA液晶屏加触摸屏；低功耗设计，无风扇，耐高低温；高可靠，BIOS定制，板载内存，Embeded XP，C盘写保护；宽电压输入：9-36V直流，提供被测设备开机瞬间电源跌落保护；多种接口：32路模拟量输入、2路模拟量输出、40 路开关量输出、16路开关量输入、8路双向开关量和CAN通讯、定时器输出输入等；远程网络或就地USB数据存取；另可提供客制化服务。

1.1 应用领域

l  军用设备测试系统、

l  公共安全、

l  石油勘探、

l  地质调查等特殊领域

1.2 性能指标

◆ 全铝密封机箱，军用航插接口，防水设计

◆ 人机交互接口

     10.4”SHARP液晶屏，分辨率：800*600

     AMT四线电阻触摸屏

◆ 系统：Embeded XP，C盘写保护

◆ 低功耗高可靠设计

     无风扇，耐高低温，BIOS定制，板载内存

◆  模拟量输入

l AD转换器：AD7606

l 分辨率：16位

l 通道数：单端4*8路

l 输入量程：±10V

l A/D转换速率：全通道100ksps

l 转换精度：±0.05%FSR

◆ 模拟量输出

l DA转换器：DAC7612

l 分辨率：12位

l 通道数：单端2路

l 输出量程：0-4.095V

l D/A转换速率：2Msps

l 转换精度：±0.1%FSR

◆ 开关量输入

l 通道数：16

l 电压范围：0-24V

l 光电隔离

l 隔离电压：1500Vdc

◆ 开关量输出

l 通道数：40

l 光电隔离

l 隔离电压：1500Vdc

l 驱动能力：>100mA

◆ 双向开关量

l 通道数：8

l 电压范围：0-5V

◆ 定时器输出

l 通道数：3

l 电压范围：0-5V

l 频率范围：0-5000Hz

◆ 定时器输入

l 通道数：3

l 电压范围：0-5V

l 频率范围：0-5000Hz

◆ CAN通讯：

l 通道数：1路

l 传输速度：高1M bps

l 传输模式：CAN2.0B

l 内置64字节FIFO

◆ 用户扩展接口：

2*64芯欧式插座，2芯、4芯拧线端子

◆ 电源指标：

l 宽电压输入：9-36V直流

l 提供被测设备开机瞬间电源跌落保护

l 转换效率90％

l 隔离电压1500V

l 电源模块金属六面屏蔽封装

l 短路保护（自动恢复）

◆ 其他指标

l 工作温度：-40℃～85℃

l 湿度：40～90%

l 输入电源：+24V/2A

l 重量：3KG
