广播信号监测系统

广播信号监测系统

● 模拟输入通道: 1路

● ADC位数: 16位

● 采样率: 125Msps

● 模拟输入电平范围: ≤2.4Vpp

● 无杂散动态范围SFDR: 85dBc

● 输入阻抗:50Ω

● 耦合方式:交流耦合

● 广播信道个数:16路

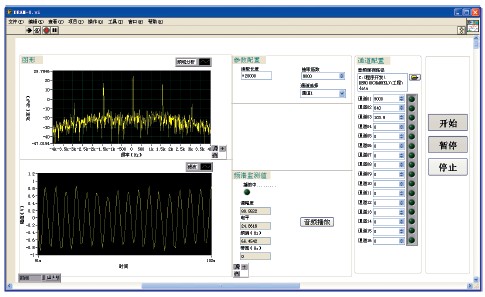

● 平均噪声电平DNAL:-142dBm/Hz 信号至信号处理模块。信号处理模块完成对数字化后的广播信号的处理，进行信道化接收产生16个通道基带信号，通过对数字信号进行傅里叶变换获得信号的频谱，用于广播信号的频谱监测，可用于发现新增广播电台，并能够及时发现异常的广播信号。通过数字解调，得到调幅、调频广播音频信号。其中，显示模块用于显示信号波形、信号频谱，输出广播信号的信号中心频率、带宽、功率等参数信息。

产品介绍

广播信号监测系统是用于SW、AM、FM广播信号监测的系统，通过对数字化后的广播信号进行数字信号处理，可实现16个频道广播信号的实时监测接收。具备多路AM、FM广播信号同步接收、采集和存储，内容监听，信号频谱扫描、监测及信号异常报警等功能。广播信号监测系统由高速A/D采集模块、信号处理模块、中央控制模块和显示
