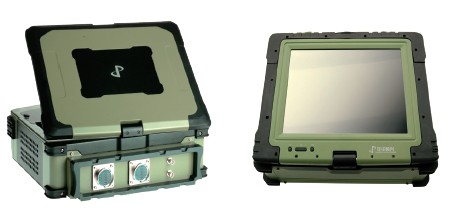

便携式数据记录仪

便携式数据记录仪

● 集成12.1 ''触摸式高亮液晶屏、键盘、触控板、触摸笔

● 屏幕可270°旋转及180°折叠，方便观测

● 提供板卡前面板接插件转换功能

● 铝合金机箱外壳，结构紧凑，美观坚固

● 四周采用橡胶材料保护，防止磕碰损坏

● 人性化提手等细节设计，使用简单舒适

● 3U 6 槽栈式结构

● 24V 直流供电

● 机箱两侧风扇一吸一排，主动散热

产品介绍

基于PS PXI-9106 6 槽便携式PXI 机箱，搭配模块化硬件设备及X-Logger软件，可快速搭建便携式数据记录系统，实现外场数据记录。

技术特点

● 高可靠性

坚固耐用的产品设计满足可靠的工业级指标，如宽温，抗冲击，低功耗等，软件搭配X-Logger实现高效数据记录，保证长期可靠运行，特别适用于复杂工业环境中对可靠性有严格要求的各种应用，如航空，航天，国防领域的机载，车载，舰载等各种野外环境的应用。

● 多接口

基于PXI总线的模块化架构，支持多种可互换的硬件模块，可支持电源，电流，电荷，IEPE，电桥以及TEDS传感器。

● 便携

外形精巧，功能强大，集成高亮度液晶触摸屏，可在强光照射下清晰显示，同时屏幕可270°旋转及180°折叠，方便使用者从各个不同角度进行观测。支持24V直流供电，标配专用电源适配器，具备AC电源以及蓄电池等多种供电选择。

● 灵活易于扩展

设备面板接插件可以定制功能，根据不同的应用需求将PXI 板卡信号接入方式完美转换为面板安装的通用型或高密度的快插连接器接入方式，同时满足设备应用时操作方便及整体美观的要求。

应用领域

● 车载测试应用

● 军工设备测试

● 野外环境下测试测量应用

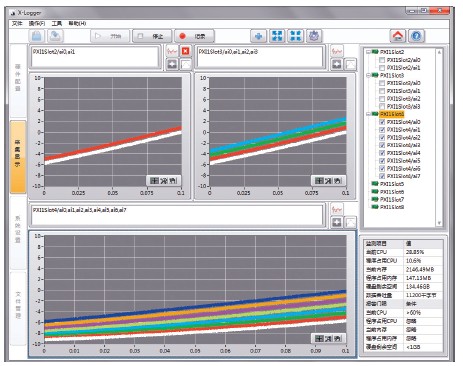

X-Logger数据记录软件

产品介绍

X-Logger是一款具有数据采集、回放、记录功能的软件。该软件可基于计算机和其他专用测试平台的测量软、硬件产品，帮助用户便捷的选择、匹配硬件进行数据采集与记录，并能根据用户的需求进行数据显示和系统设置。简单的几步配置即可将需要的数据以通用的TDMS格式采集至系统硬盘，可以在任意时刻对已经采集到的波形进行数据浏览。同时支持bin，txt，航天数据文件结构等多种文件导出格式。
