新能源汽车热泵空调系统开发测试台架

发表时间：2023-07-07 15:07:33

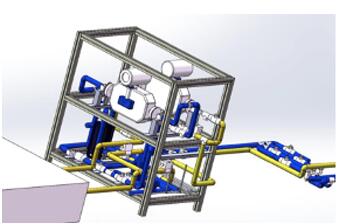

本产品可用于热泵空调系统开发测试与标定。台架按照车用热泵空调系统的组成原理和工作过程，配置了实际车辆热泵空调系统的零部件，包括HVAC、压缩机、换热器、空调管路、控制阀体、气液分离器、控制器、电源、传感器、风扇、水泵等。安装调试完成后，可完成开发阶段热泵空调系统的大部分的性能测试。

技术指标

输入电源	AC380V±5% ，50Hz±5% ，三相五线制
系统压力指标	样品承压力范围0-2.5MPa，设备进出口压力检测
制热功率	≥2kW @25℃
控压精度	±40kpa@低压，±80kpa@高压高低压传感器各1
制冷剂	R134a 冷媒
节流装置	膨胀阀节流装置
进、出口连接	进出口连接为某车型为基础的汽车空调管路接头
负载	某车型配套液冷板、冷凝器等
工作模式	实现多种工作模式在控制系统的软件策略下实现切换。通过不同的控制工况以及目标值，压缩机和膨胀阀、三通阀等通过控制系统进行控制，进行热泵系统制冷制热功能、效率等方面的测试。
输入功率	整机运行功率不大于5kW
设备尺寸	设备外形尺寸（初步测算）：400毫米600毫米1500毫米根据实际需求可适当调整。
产品优势	1、可靠性高：全部性能部件使用某车规级，选用供应商批量供货产品。运行可靠。 2、可实现多种测试要求：根据使用者要求，可实现以下测试功能： 1）热泵空调系统及测试及初步标定 2）热泵空调系统控制器功能测试 3）热泵空调系统主要零部件性能测试
