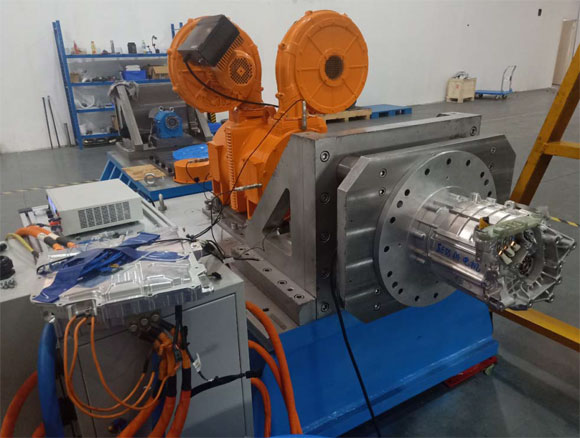

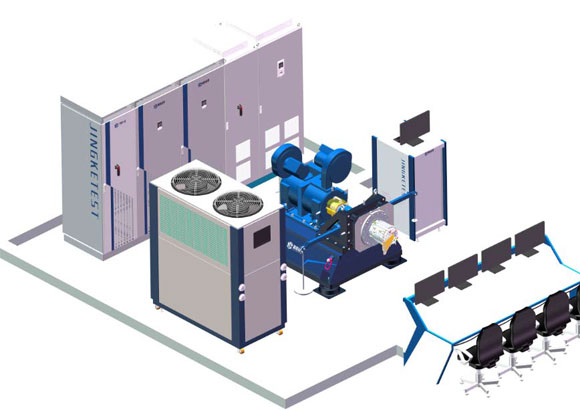

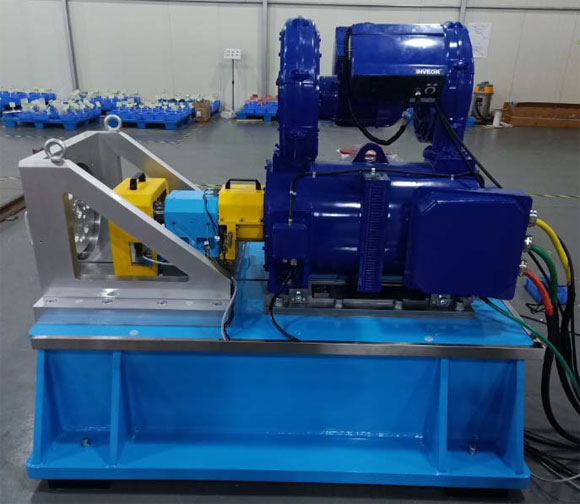

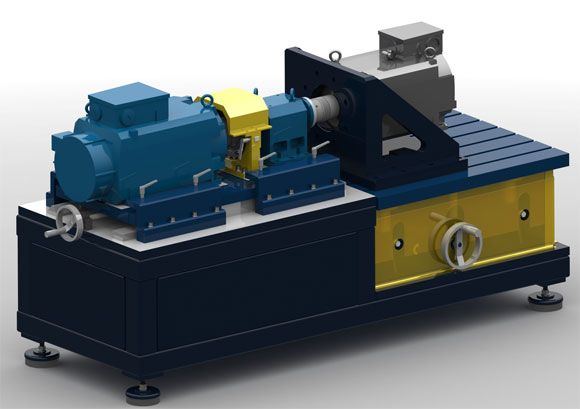

高速电机(测功机)测试系统实时动态控制系统通过实时控制器可实现转速和扭矩
控制,模拟实际负载。主控系统可以与环境仓,功率分析仪,冷却系统,EUT 等通讯,
并实现控制。数据采集系统采集扭矩传感器,振动传感器,温度传感器,压力传感器,
以及其它传感器的信号,并高速传输到主控系统中,传感器数据可在软件界面中显示,
保存和处理。
主要技术参数:
额定功率:2kW~2000kW
额定扭矩:2 N﹒m ~6000 N﹒m
高转速:3000rpm~16000rpm
动态响应时间:≯8ms
扭矩测量精度:0.05%FS
扭矩控制精度:±(0.5~1)%FS
转速传感器脉冲分辨率:1024/600pprpp r
转速控制精度:±(0.01~0.05)%FS
测功机大振动值 RSM):≤2mm/s(no load),≤3.5mm/s(load)
轴承座大振动值(RSM):≤2mm/s(no load),≤3.5mm/s(load)
轴承座轴承温升范围:≤35℃
采样频率:1kHz
电流通道数:4/6
电压通道数:4/6
功率分析仪测量精度:±0.03%
温度传感器测量精度:A class
振动传感器测量范围:0~20mm/s
